智能直流高壓發生器_TP_ZCZG-III_60kV/2mA_技術資料

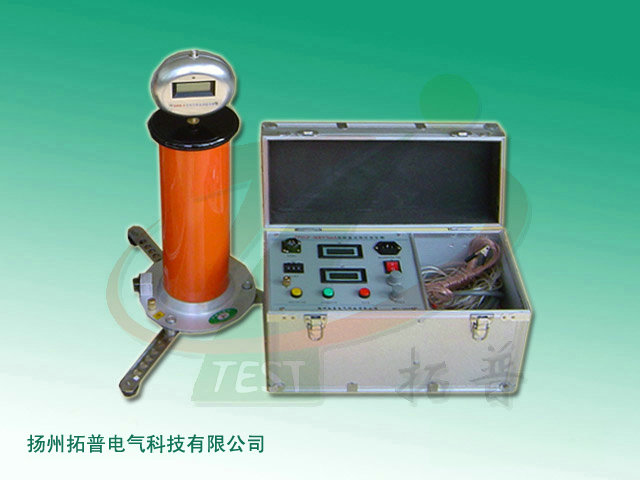

設備簡介
直流高壓發生器是根據電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件-直流高壓發生器》的要求研發制造的便攜式直流高壓試驗設備，本系列儀器適用于發電、供電、電力工程承裝修試企業、輸變電裝備制造、高鐵軌道交通、礦山、鋼鐵、石化、新能源、高校科研院所等行業對氧化鋅避雷器、電力電纜、變壓器、高壓開關、發電機等設備進行直流耐壓試驗與直流泄漏電流試驗。
該高壓直流發生器運用了高頻倍壓電路，采用PWM高頻脈寬調制技術，脈沖串邏輯陣列調制，閉環調整。采用了電壓大反饋，輸出電壓穩定度得到大幅度提高。采用大功率IGBT器件及其驅動技術，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定，波紋系數更小。與此同時，根據電磁兼容性理論，采用特殊屏蔽、隔離與接地等措施，使儀器能承受額定電壓放電而不損壞。
直流高壓發生器倍壓筒體及內部高頻升壓變壓器經特殊設計生產，儀器輸出功率大，過載能力強，性能可靠穩定，便于現場開展高壓試驗。
功能特點
1、本系列60kV/2mA直流高壓發生器適用于10kV電壓等級高壓電纜、電力變壓器進行直流耐壓試驗及泄漏電流測量。
2、設備具有高精度0.75U DC1mA的功能，為氧化鋅避雷器測量帶來了方便，輕輕一按無須計算。本儀器控制箱上具有75%電壓功能鍵，在進行避雷器試驗時，當電流升到1000μA后，打開0.75按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回歸至零位，同時將細調電壓旋鈕回歸至零位，并應立即按下高壓斷按鈕，切斷高壓并關閉電源開關，再進行其它試驗。
3、采用高頻倍壓電路，應用PWM高頻脈寬調制技術和大功率IGBT器件。
4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小。
5、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1μA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外接分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字微安表顯示，不怕放電沖擊，抗干擾的性能好，適合現場使用。
6、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
7、采用負極性輸出，零位啟動，連續可調，具有過電壓、過電流、回零、接地保護等多種保護功能。自動保護電路功能強，保護完善可靠，試驗操作安全。
8、具有方便的過電壓整定設置功能，采用數字拔碼設定，直觀顯示整定電壓值，顯示數值單位為kV。
9、倍壓筒底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
10、該系列直流發生器體積更小、重量更輕、可靠美觀、操作簡便、功能齊全、攜帶方便，便于野外使用。
技術指標
1、輸出電壓：60kV
2、輸出電流：2mA（如需3mA、5mA、10mA等其它規格可根據用戶要求定制）
3、工作電源：AC 220V±10%、50Hz
4、電壓測量誤差：1.0%（滿度）±1個字
5、電流測量誤差：1.0%（滿度）±1個字
6、過壓整定誤差：≤1.0%
7、0.75切換誤差：≤1.0%
8、紋波系數：≤0.5%
9、高壓極性：負電壓極性、零電壓啟動、連續可調
10、電壓穩定度：隨機波動，電源電壓變化±10%，≤0.5%
11、環境溫度：-15℃～50℃
12、相對濕度：當溫度為25℃時，不大于90%（無凝露）
13、海拔高度：2000m以下
信息整理：揚州拓普電氣科技有限公司
