輕型高壓試驗變壓器是在同類產品YDJ型高壓試驗變壓器的基礎上，按試驗變壓器標準DL/T848.2-2004要求，經改進后生產的一種高壓試驗變壓器產品，本系列產品與同類YDJ型產品相比較具有體積小、重量輕、結構緊湊、運輸方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中不可少的儀器。
工作原理
試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流380V電壓接入電源控制臺，經電源控制臺內自藕調壓器（50KVA以上調壓器外附）調節0~400V電壓至高壓試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
產品結構

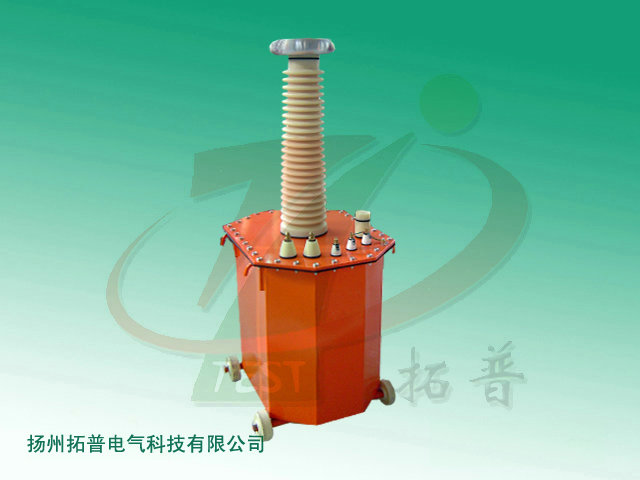

試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
規格參數

型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	低壓輸入
				電壓(V)	電流(A)
G·YD1.5/50	1.5	50	30	200	7.5
G·YD3/50	3	50	60	200	15
G·YD5/50	5	50	100	200	25
G·YD10/50	10	50	200	200	50
G·YD20/50	20	50	400	380	100
G·YD30/50	30	50	600	380	150
G·YD50/50	50	50	1000	380	250
G·YD5/100	5	100	50	200	25
G·YD10/100	10	100	100	200	50
G·YD20/100	20	100	200	380	53
G·YD30/100	30	100	300	380	79
G·YD50/100	50	100	500	380	132
G·YD20/150	20	150	133	380	53
G·YD30/150	30	150	200	380	80
G·YD50/150	50	150	333	380	132
G·YD100/150	100	150	667	380	263
G·YD50/200	50	200	250	380	132
G·YD100/200	100	200	500	380	263
G·YD150/200	150	200	750	380	390
G·YD200/200	200	200	1000	380	526
G·YD300/200	300	200	1500	380	790
G·YD50/300	50	300	170	380	132
G·YD100/300	100	300	333	380	263
G·YD150/300	150	300	500	380	395

信息整理：揚州拓普電氣科技有限公司
