產品簡介

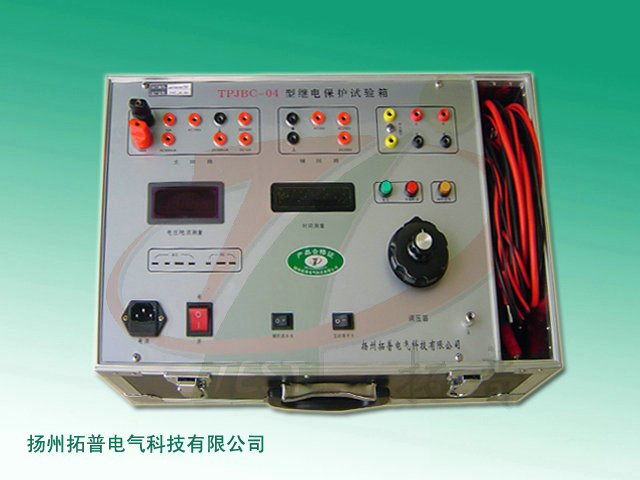

   TPJBC-04繼電保護試驗箱（單相繼電保護測試儀）采用鋁合金外殼，PVC面板，美觀牢固，雙碳刷調壓器，可同時輸出兩路電壓、電流、0.5級數字表、高精度傳感器，測量準確、6位數顯電秒表，可滿足時間測量、結構緊湊、體積小、攜帶方便。可測試交、直流電流繼電器，交、直流電壓繼電器，中間繼電器、信號繼電器等各種試驗項目。
   TPJBC-04繼電保護試驗箱分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓和電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

產品功能
   1、主回路：輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼升流器)，升流器分三個抽頭輸出，一個抽頭為AC0～250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0～350V直流電壓；第二個抽頭為20V(10A)，該抽頭一路經傳感器通過繼電器控制輸出0～10A交流電流，一路經電阻輸出0～500mA交流電流，一路經繼電器轉換可輸出0～10A或0～500mA直流電流；第二個抽頭為15V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強。
   2、輔回路：與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0～20V或0～250V交流電壓或0～350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
   3、測量回路：由大旋鈕調節的主回路輸出量交流“0～250V”﹑“0～500mA”﹑“0～10A”﹑“0～100A”,直流“0～350V”﹑“0～500mA”﹑“0～10A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。其中“0～500mA”檔包括在“0～10A”檔中。使用時，在“0～10A”兩下即是“0～500mA”監視。
   4、時間測量：設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
   5、聲光提示：電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。

技術指標
   1、輸入電源：AC220V  ±10％  50Hz
   2、標稱容量：1KVA(可根據要求增加或減小容量)
   3、儀器輸出：
             主回路：(大旋鈕調節)    AC  0～250V   (3A)      0～500mA （15V）     串電阻  0～10A    (20V)           串電阻   0～100A   (15V)
                                                        DC  0～350V  (3A)      0～500mA （15V）     串電阻  0～10A   （20V）
             輔回路：(小旋鈕調節)    AC   0～20V    (1A)      AC 0～250V(1A)           DC 0～350V（1A）
   4、測量范圍：
             測電壓范圍：  0～500.0V(直測)
             測交流電流范圍： 0～500mA(直測)
                                              0～10.00A（傳感器輸入）
                                              0～100.0A(傳感器輸入)
             測直流電流范圍： 0～500.0mA(直測)
                                              0～10.00A（分流器輸入）
   5、測時間范圍：0～999..999S（分辨率為1mS）
   6、標準度：  測量標準為0.5級
   7、外形尺寸： 465mm×295mm×210mm
   8、重量： 15Kg
   9、使用環境溫度： -20℃～45℃
