名稱：埋地管道防腐層絕緣電阻測量儀
型 號：TP-AY508H
TP-AY508H 埋地管道防腐層絕緣電阻測量儀可用于測量連續管道中的任意長管段, 適用于不同管徑、不同鋼質、不同防腐絕緣材料、不同防腐層結構的埋地管道；測量時不需開挖管道，不影響管道正常工作，不需關停外加電流陰極保護, 不受管道有無分支影響，不受交流干擾影響。
詳細介紹
產品簡介

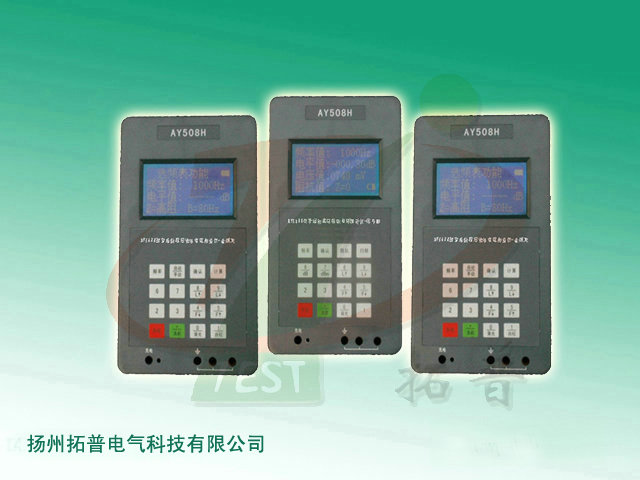

TP-AY508H型埋地管道防腐層絕緣電阻測量儀是由一臺“信號源”和二臺“選頻表”組成。本儀器是按變頻選頻法原理要求研制的專用測量儀器。變頻選頻法是針對被測管段長度及被測管段防腐層質量狀況，選用不同頻率的信號輸入管道，并測量信號在管中的傳輸衰耗(電平差)，實現測量連續管道任意長管段防腐層絕緣電阻的。為此，應用專用測量儀器現場實測的參數有兩項：測量信號的“頻率值”(Hz)及該信號在被測管段的“電平衰耗”(dB)值。
TP-AY508H型管道防腐層絕緣電阻測量儀是經過不斷改進、提高、生產的第七代全新的專用測量儀器，便于野外作業、體積小、重量輕、可靠性高、全數字中文菜單顯示、自動測量。
產品特點
1、儀器適用于測量連續管道中的任意管段、不同管徑、不同鋼質、不同防腐層絕緣材料、不需開挖、不需關停外加電流陰極保護、不受管道有無分支影響、不受管道中雜散電流干擾影響。
2、計算軟件已注冊在測試儀器中（無需光盤、電腦的開銷），現場運算具體的測量絕緣電阻的數據。
3、引入了抗干擾濾波器，使測量不受工頻基波、諧波的影響。
技術指標
1.信號源部分
1.1輸出頻率范圍：15Hz～620kHz，分辨率：1Hz
1.2輸出電平范圍：-30dB～+20dB
1.3輸出阻抗：0Ω、75Ω、100Ω
2.接收機部分
2.1測量頻率范圍：15Hz～620kHz，分辨率：1Hz
2.2測量電平范圍：-100dB～+50dB
3.其它指標
3.1電源：7.6V/2000mAh，連續工作時間大于4小時，間隔工作時間8～12小時。
3.2環境溫度：-30℃～+40℃
3.3外形尺寸：185×100×55mm
3.4重量：信號源：0.6kg，接收機：0.75kg
3.5顯示方式：全數字中文菜單
AY508H型信號源
1、信號源主要特點：采用全新的數字頻率合成技術、頻率分辨率高、穩定性好; 微處理器控制、數字化液晶顯示屏; 直流電源、體積小、重量輕、方便野外作業。
2、信號源技術指標
輸出頻率范圍：15 Hz ～620kHz
頻率分辨率：1Hz
輸出電平范圍：-40dB ～0dB ～＋10dB
輸出電平誤差：±0.5 dB
電平分辨率：0.01dB
輸出阻抗：0Ω ±10%
電 源： 直流7.6V
環境溫度：-10℃ ～＋40℃
外形尺寸：185×100×50 mm
重量：約0.7 kg
AY508V型選頻表
1、選頻表主要特點：采用全新數字頻率合成鎖相技術、頻率分辨率高、穩定性好； 微處理器控制、數字化液晶顯示屏、電平自動測量； 直流供電、體積小、重量輕、方便野外作業。
2、選頻表技術指標
測量頻率范圍：15 Hz ～620kHz
分辨率：1Hz
測量電平范圍：+50dB ～ -100dB，
測量電平誤差： ±0.5 dB
電源：直流充電電池 7.6V
環境溫度：-10℃ ～＋40℃
外形尺寸：185×100×50 mm
重量： 約0.65 kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
